Skeemi kirjeldus
Olekuskeem näitab, millistes olekutes objekt süsteemis võib olla ja kuidas see liigub ühest olekust teise.
Objekti olek muutub siis, kui süsteemis toimub mingi sündmus või tegevus.

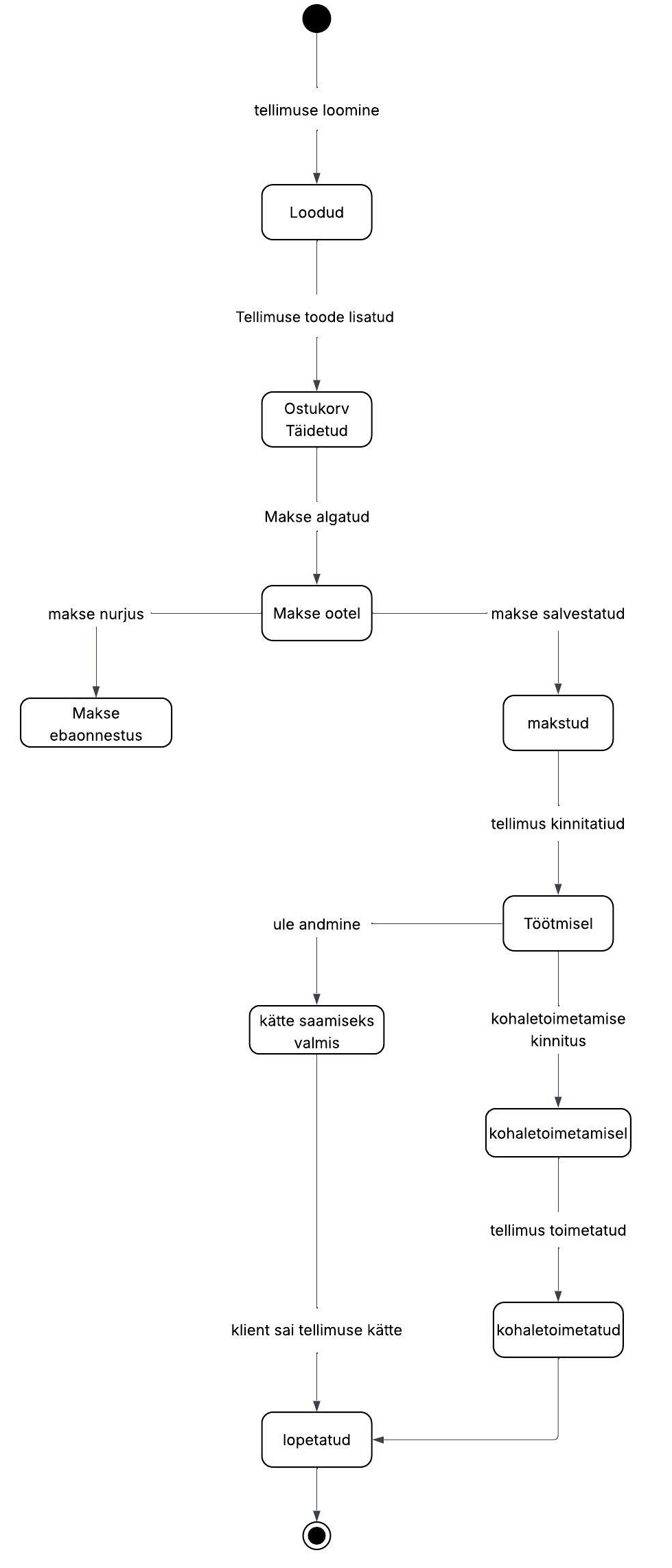

Minu projektis näitab olekuskeem, kuidas tellimus liigub erinevate etappide vahel alates tellimuse loomisest kuni tellimuse lõpetamiseni.
Skeemi tegemise eesmärk
Olekuskeemi eesmärk on:
- näidata objekti elutsüklit süsteemis
- näidata olekute muutumist
- teha süsteemi töö lihtsamini arusaadavaks

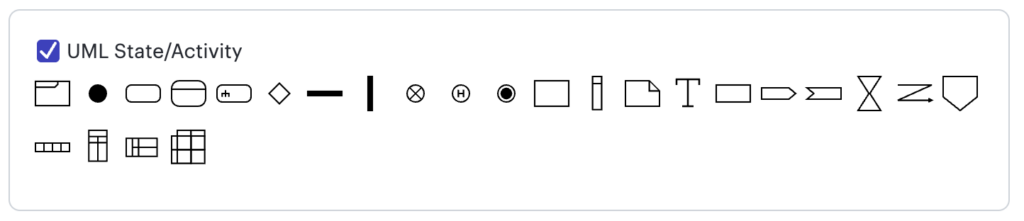

Kasutatavad figuurid diagrammis
Diagrammis kasutatakse järgmisi kujundeid:
● Algus (Initial state)
- must ring
- näitab protsessi algust
Ümarate nurkadega ristkülik (State)
- näitab objekti olekut
→ Nool (Transition)
- näitab liikumist ühest olekust teise
◎ Lõpp (Final state)
- ring täpiga sees
- näitab protsessi lõppu
